Descrizione delle varie fasi tecniche che si susseguono nella lavatrice ed individuazione delle anomalie.

Il processo di lavaggio di una lavatrice segue una serie di fasi che si susseguono e che possiamo riassumere, sintetizzando, nel caricamento dell’acqua, le diverse fasi di risciacquo, dove, a seconda del modello, ci possono essere differenti rotazioni del cestello e centrifughe intermedie, lo scarico dell’acqua e la centrifuga conclusiva, se non esclusa, che termina il processo.

Questo è quanto avviene in linea molto generale, ora cerchiamo però di capire cosa avviene nel dettaglio e quali sono le componenti interessate, in modo tale da riuscire a localizzare, in caso di mancato funzionamento, quale parte del sistema non sta operando correttamente. Prima di procedere nella fase descrittiva, diciamo subito che ci sono lavatrici particolarmente complesse che possono essere dotate di tecnologie specifiche e quindi non essere propriamente in linea con la descrizione dei passaggi, ma ribadiamo che in linea di massima sono questi.

Il lavaggio inizia con la fase della programmazione, ovvero con l’impostazione del programma che a seconda del modello di lavatrice, può essere impostato con un selettore manuale, per intenderci la manopola dove sono indicati i cicli o i numeri, ad ognuno dei quali corrisponde un lavaggio identificabile sulla leggenda, disegnata solitamente sul cassetto del detersivo, oppure da un quadro di comando digitale.

In entrambi i casi una volta impostato il ciclo è premuto l’avvio si attiva il primo controllo, che è quello relativo alla chiusura dello sportello, difatti viene verificato se è chiuso, e solo dopo avere constato che lo è, procede a mandare un altro impulso o comando, che lo serra, per evitare che possa essere aperto durante il lavaggio e mettere l’apparecchio in sicurezza.

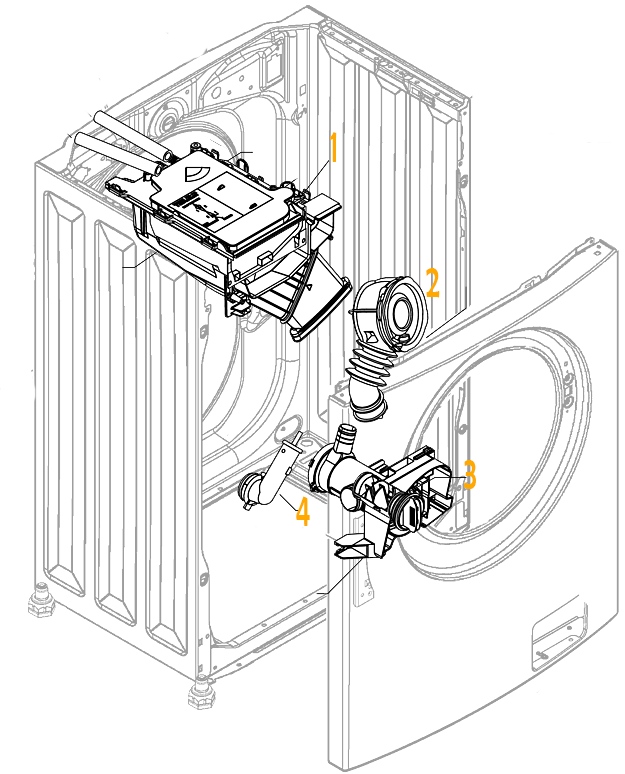

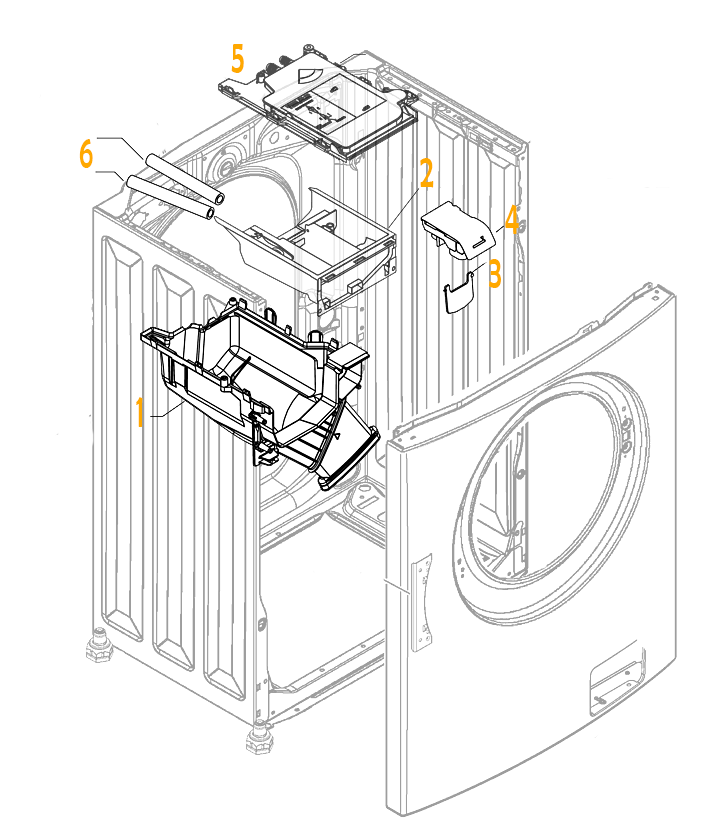

Il comando successivo è quello dato all’elettrovalvola, si trova immediatamente dopo il punto in cui si innesta il tubo di carico dietro la lavatrice, che permette all’acqua di defluire nella lavatrice, passando attraverso un condotto che la porta, prima di arrivare nella vasca, a passare nel cassetto del detersivo. Qui a seconda se è stata impostato anche il prelavaggio, l’acqua scenderà nello scomparto (I) prelavaggio e solo al termine di questa fase, verrà caricata nuovamente per scendere nello scomparto (II) lavaggio.

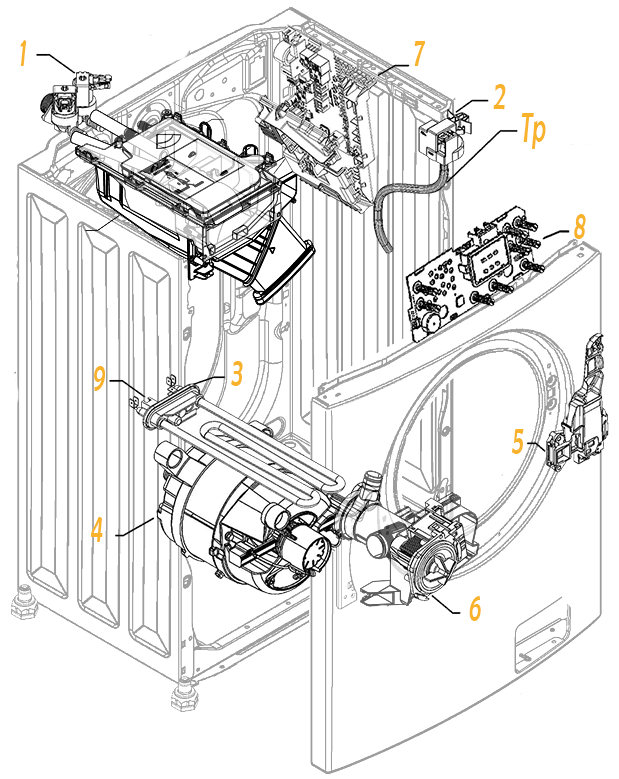

In entrambi i casi l’acqua defluisce all’interno della vasca riempiendola e per effetto del suo stesso peso comprime l’aria, che viene spinta in un tubicino che si trova in fondo alla vasca, collegato ad un sensore di livello dell’acqua, il pressostato, che è impostato per sopportare un determinato tipo di pressione, superato il quale scatta, mandando un segnale, al quale segue la chiusura dell’elettrovalvola e dà avvio alla fase successiva.

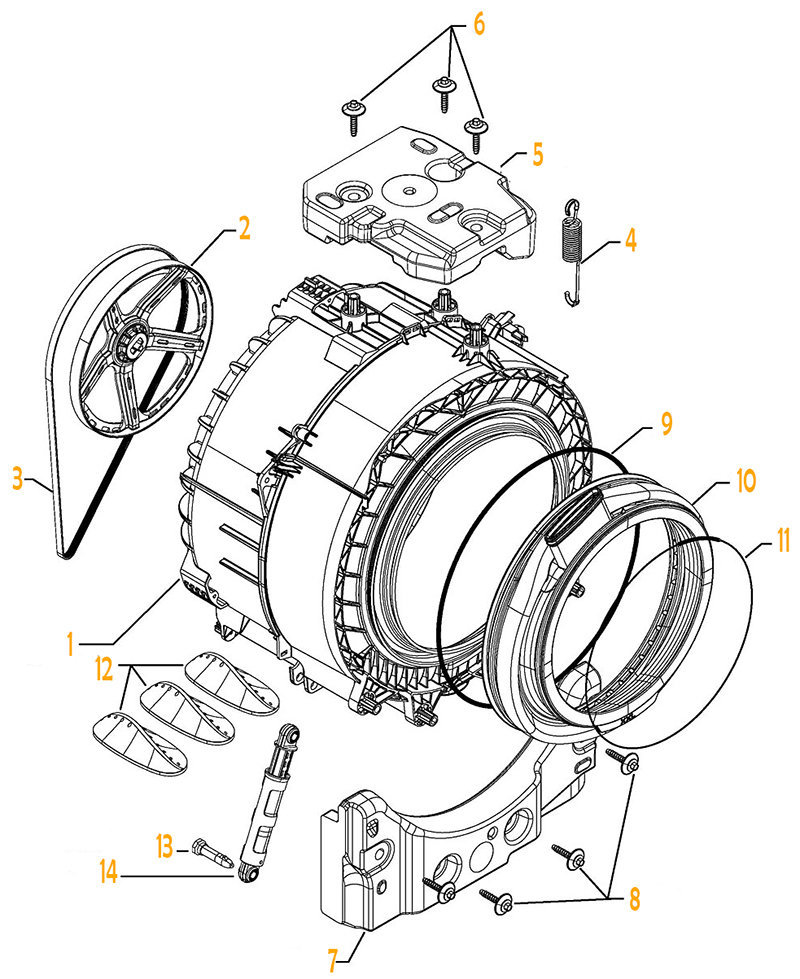

L’impulso al funzionamento del motore, che avvia l’azione di rotazione del castello, che lo ricordiamo è collegato alla puleggia del motore attraverso una cinghia. Nel frangente se è stato impostato un lavaggio con acqua calda, entra in funzione la resistenza elettrica, immersa nella vasca, che la riscalda fino a quando il sensore di temperatura, un piccolo oggetto inserito nella vasca a contatto con l’acqua, da il segnale che ha raggiunto la temperatura del programma selezionato o che comunque, a seconda del modello di lavatrice, abbiamo impostato tramite il termostato.

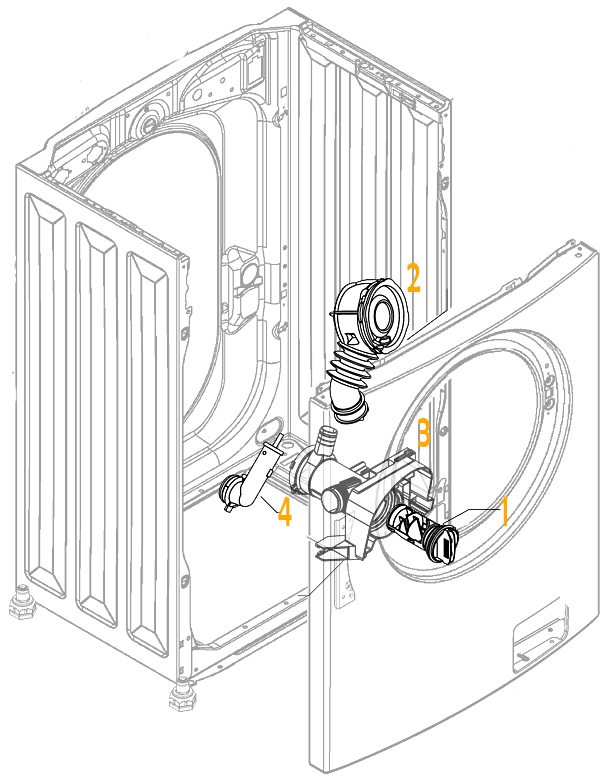

L’ultima fase del lavaggio, che si verifica dopo il trascorrimento del tempo dettato dal programma selezionato e da condizioni anche di diversa natura, è quella dello scarico dell’acqua, che avviene per mezzo della pompa di scarico alla quale viene fornita l’alimentazione elettrica. Ad essa è abbinata l’azione della centrifuga che con la velocità di rotazione del cestello permette di eliminare (la quantità varia in base al numero dei giri) parte dell’acqua contenuta nei tessuti.

Il processo di lavaggio, continua ripetendo i risciacqui, che vedono riprendere alcune delle fasi che abbiamo descritto precedentemente.

Articolo aggiornato: mercoledì 25 novembre 2020




articoli sul tema:


Spazio trasparente.


Abbiamo già avuto modo di affrontare il tema del cestello della lavatrice che non gira, ed abbiamo individuato come causa principale quella delle spazzole o carboncini consumati.


Spazio trasparente.


Abbiamo visto in un precedente articolo a cosa si riferiscono i codici di errore riportati sul display delle lavatrici di marca Whirlpool, rientrano anche quelli delle lavatrici Ignis, trattandosi dello stesso produttore. In quei casi i codici sono segnalati sul display e pertanto è sufficiente leggere a cosa si riferisce quel codice alfanumerico, per restringere il campo sul potenziale difetto esistente.


Spazio trasparente.


Abbiamo visto nell’articolo “gruppo vasca lavatrice rotta” come intervenire per il recupero della lavatrice, vediamo ora come procedere e come capire su quali modelli di lavatrice possiamo sostituire i cuscinetti.


Spazio trasparente.


Abbiamo già visto nell’articolo lavatrice si muove durante la centrifuga, una delle possibili cause perché questo avviene. In questo articolo andremo invece ad analizzarne un’altra, che molto più spesso della prima può essere responsabile di questo comportamento.


Spazio trasparente.


Il blocco porta nella lavatrice ha la funzione di agganciare alla chiusura lo sportello e dopo aver impostato un ciclo di lavaggio e dato l’avvio, di bloccare il gancio del cricchetto dell’oblò, impedendone così l’apertura se non a fine ciclo di lavaggio o dopo aver spento la lavatrice ed essere trascorsi alcuni minuti.


Spazio trasparente.


Nella lavatrice il termostato ha la funzione di far staccare la resistenza elettrica di riscaldamento, non appena l’acqua di lavaggio raggiunge la temperatura necessaria al ciclo impostato.


Icona regione.
Claudio da Torino giorno 25/11/2020
Buongiorno, ho una lavatrice nuova. Quando premo il tasso di avvio e la lavatrice dovrebbe fare quei pochi giri per verificare il peso del bucato, il cestello prova a ruotare ma sembra faccia fatica, dopo qualche tentativo parte finalmente il programma. Mi chiedo se sia normale perché ho provato a cestello vuoto nei giri "preliminari", il cestello gira senza problemi e senza fatica.

Icona elettro-domestici.com

Buongiorno Claudio, se noti che fa fatica non è normale. Cosa intendi per nuova: appena comprata o in buono stato complessivo?

Buongiorno, con lavatrice nuova, ahimè, intendo nuova nuova. L'ho comprata 3 settimane fa! Devo preoccuparmi?

Continua a monitorare, valuta la differenza tra un carico scarso ed uno pieno, come esegue la centrifuga, se riesci manda un breve video a forum@elettro-domestici.com.

Sono preoccupato non vorrei che il motore della lavatrice si sforzasse e si rompesse subito. Cosa mi consiglia di fare?

Ho guardato i due video. Dal rumore si sente che il motore gira, ma il cestello fa quei movimenti minimi non normali. Ipotizzerei un problema con la cinghia è probabile che slitta, ma per capirlo è necessario smontare il pannello di dietro, fallo con tutte le cautele, ed ispezionare. Sarebbe opportuno, se non noti niente guardandoci, avviare un ciclo per vedere o se vuoi filamare, il comportamento del motore e della cinghia. Se non te la senti, chiama il rivenditore, la macchina è in garanzia.

Icona regione.
Andrea da Follonica giorno 19/10/2020
Buongiorno, ho una lavatrice Ignis ho fatto fare un lavaggio a alte temperature e poi si è spenta cosa potrebbe essere grazie in anticipo.

Icona elettro-domestici.com

Buongiorno Andrea, se non è saltata la corrente, si può pensare ad un difetto elettrico o elettronico.
Icona regione.
Giancarlo da L'Aquila giorno 24/09/2020
Gentile tecnico, mi chiamo Giancarlo, abbiamo una lavatrice Candy tra gli ultimi modelli senza manopola termostato, durante i risciacqui continua a scaldare l'acqua, secondo il tecnico è la scheda rotta, ma, potrebbe essere invece la sonda che rileva la temperatura. Grazie, resto in attesa di un Vostro parere.

Icona elettro-domestici.com

Buonasera Giancarlo, certamente potrebbe essere anche la sonda che rileva la temperatura, che non comunica alla scheda di non mandare più corrente alla resistenza. La scheda ovviamente può essere.
Icona regione.
Gerardo da Milano giorno 21/11/2019
Buongiorno mi chiamo Gerardo la mia domanda e questa: dopo aver sostituito l'integrato 304 e la resistenza da 20 Ohm, perché i componenti si erano distrutti, facendo i cicli delicato, cotone e sintetico, parte il lavaggio e funziona normale, nella fase di risciacquo per due cicli di carico e scarico sembra che il tempo sia breve il cestello gira regolare avanti e indietro poi fa delle piccole pause e si ferma, poi parte e si ferma dopo parte e riprende il ciclo di risciacquo senza più fermarsi (nel delicato) nel programma sintetico e il cotone fa la centrifuga e non si ferma più. Per fermarla premo il tasto avvio+ la centrifuga e finisce i programmi. Vi ringrazio in una vostra gradita risposta.

Icona elettro-domestici.com

Buongiorno Gerardo, il comportamento è alquanto anomalo e credo si tratti di un difetto della scheda elettronica. In sostanza se arriva a fare la centrifuga sono state concluse le fasi del riscaldamento e dello scarico dell’acqua, che normalmente impediscono al lavaggio di proseguire. Prova ad impostare solo una centrifuga e vedi se il programma si conclude. Quando dici “fa la centrifuga e non si ferma più” intendi che continua a lavorare in centrifuga oppure fa solo delle rotazioni dei lavaggio?
